产品详情

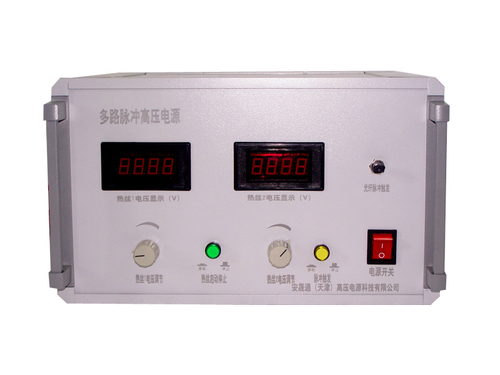

直流脉冲高压电源
描述: 我公司设计生产的氘灯专用电源,采用高频开关电源技术,集灯丝加热、触发点灯及恒流控制于一体,相较于线性电源,有体积小、转换效率高、温升低、性能可靠、稳定度高,寿命长等特点。用氘灯电源供电的氘灯是高精度的分析测量仪器光源,其广泛应用于液相色谱仪、分光光度计、分析仪等多种分析测试仪器中,得到用户的一致好评。
产品详情


直流脉冲高压电源


  当用户的负载需要按照一定的时间规律断续加直流高压,即加电断电一定时间,通过一次形成周期。如此反复执行,便构成高压脉冲电源。其广泛应用于高压电容老练、高压电容充放电及高压脉冲电场等。

  我公司设计生产多型号的直流高压脉冲电源,可输出方波、三角波、正弦波等多种脉冲波形。本产品具有输出脉宽及占空比固定,正负对称特点,其性能稳定、可靠、输出脉冲频率高、脉冲幅度连续可调,电源内部的核心部分采用高频开关电源技术,响应快、转换效率高,同比外形尺寸小、重量轻、易于安装,通过检测端可实时对输出脉冲电压幅度及频率进行监测。


特殊参数,可根据用户需求的指标定制该类电源。

特点:

正负对称高压脉冲输出。

同时对输出脉冲幅度连续可调。

最大输出脉冲频率可达14.5KHZ

50%固定占空比。

脉冲上升沿、下降沿小于4μs

各种漂移小。长期工作稳定性高。

有过压、过载及短路保护。

输出脉冲实时状态监测。


温度等级
项目
工作温度
产品级别
-
-10~+50
商品级
-25~+65
工业级


技术说明参数(典型参数)


项目
指标

输入电压
DC12V±10%

输出
CH-P脉冲输出电压(幅值)
0V~+1200VDC,最大脉冲电流10mA

CH-N脉冲输出电压(幅值)
0V~-1200VDC,最大脉冲电流10mA
瞬时最大输出功率
24W

脉冲幅度控制
P/N
外控0~+5VDC
输出脉冲频率范围
P/N
12.5KHZ±5KHZ(通过内置电位器进行微调)
输出脉冲占空比
50%

输出脉冲宽度
40s±10μs

输出相对误差
<5%

上升沿或下降沿
<4μs

脉冲延时
8μs

顶部不平
<5%

输出控制
通过外控调节端(电压0~+5V)可同时或分别对输出正、负脉冲电压幅度进行连续调节

通过内置电位器可对输出正、负脉冲频率进行调节。

通过脉冲输出监测端可实时对输出脉冲电压的幅度和频率进行检测。

工作温度范围
-10~50

保护方式
限流

外形尺寸
170×100×50 仅供参考


产品列表(典型值)


型号
输出
路数
输出脉冲幅度
输出脉冲电流
脉冲频率
脉冲宽度
脉冲占空比
频率控制
脉冲波形
STP-P202-2C-1
1
0~2000V
>2mA
<1KHZ
5~25μs
——
外控TTL
脉冲信号
方波
STP-P252-2B-1
1
600~2500V
>2mA
100~2KHZ
——
10%~50%
内控
方波
STP-SA122
-10C-2
2
0~+1200V
0~-1200V
>10mA
12.5±2KHZ
40±10μs
50%
外控TTL
脉冲信号
方波


1:以上产品列表只限定常规产品及常规参数,如有特殊要求,可提供定制。

2:本手册通过参数只供客户选型参考,不能作为最终设计依据,请以本公司的指标参数为准。


脉冲电源波形图
